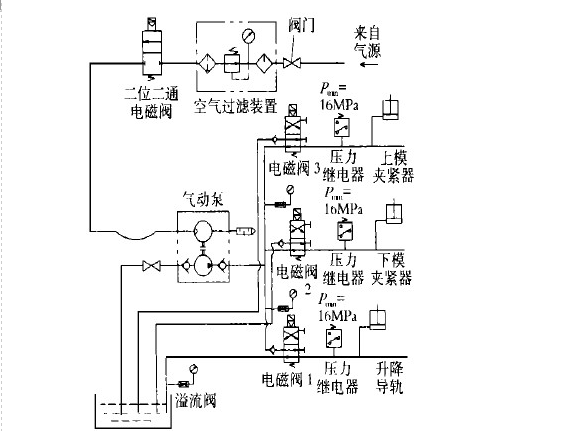

從快速換模系統的工作原理圖中，我們可以看到，快速換模系統是通過氣動泵及二位四通電磁閥控制,來實現模具夾緊、松開、頂起、落下等一系列動作的協調工作的。
模具夾緊頂起的控制是快速換模的關鍵,其性能好壞很大程度上決定快速換模的質量。因而,一般應采用可靠的液壓氣動元器件, 工作油壓為16MPa 。
首先,安裝模具時,電磁閥1 動作,控制進油,升降導軌頂起,模具運入工作區;然后,電磁閥2、3 動作,控制進油,上下模具夾緊器夾緊模具。
當模具使用完畢,需運出工作區時,電磁閥2、3 先動作,控制回油,使夾緊器松開,模具運出工作區。然后,電磁閥1 動作,控制回油,升降導軌落下,整個工作完成。
快速換模系統的特點：
特點一、快速換模系統適用性強,應用范圍廣,可用于多種噸位單雙點壓力機。
特點二、采用滾針軸承提高承載能力,降低摩擦力,既快捷,又節省人力。
特點三、動作安全性高(使用時與主機連鎖) 。
